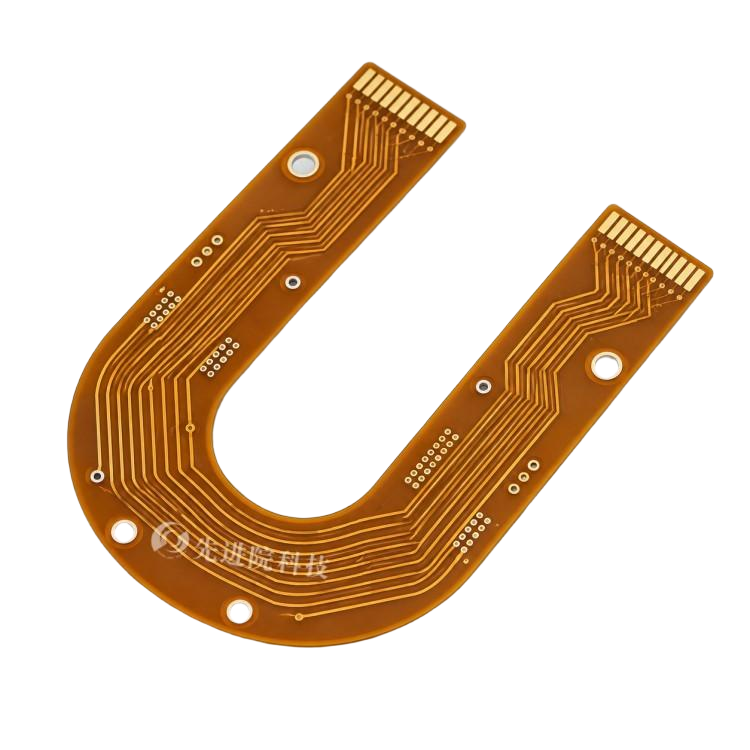

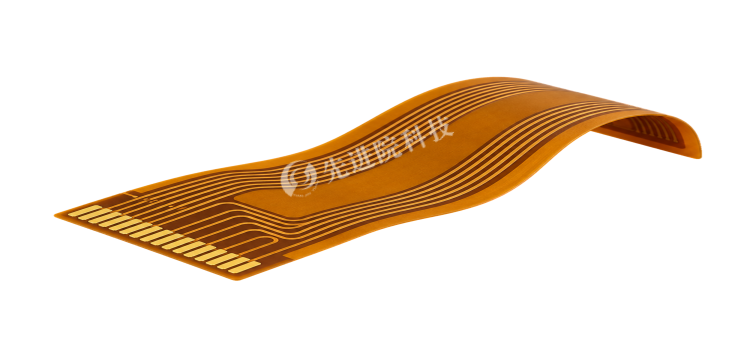

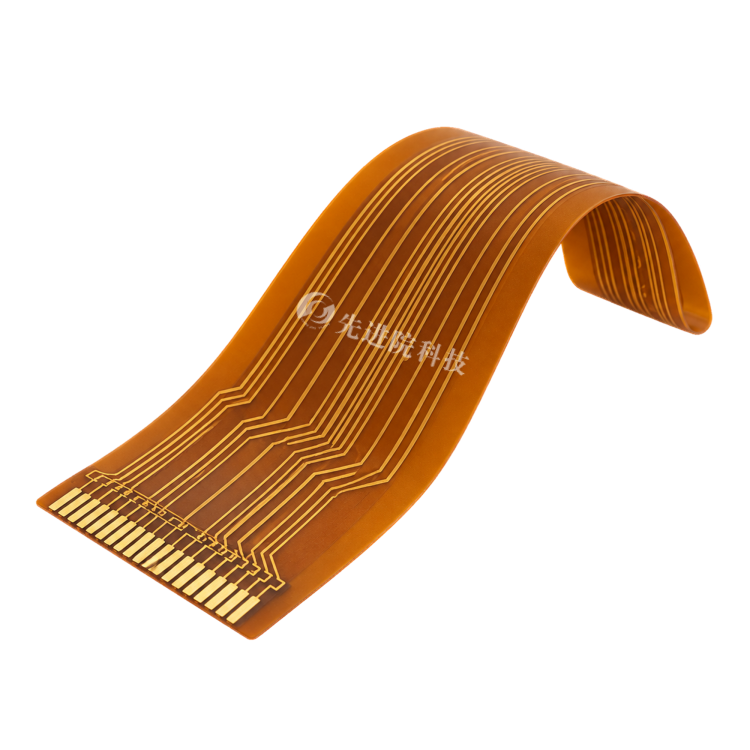

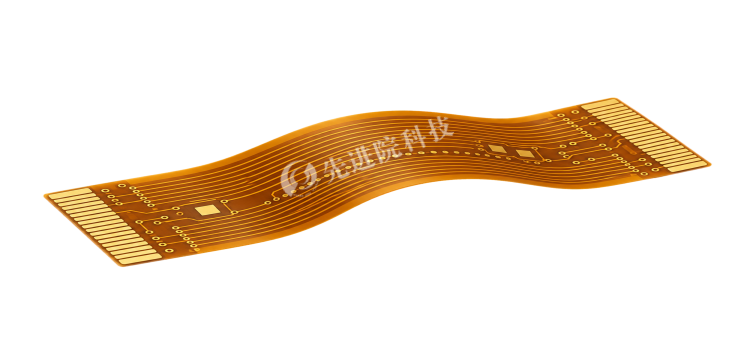

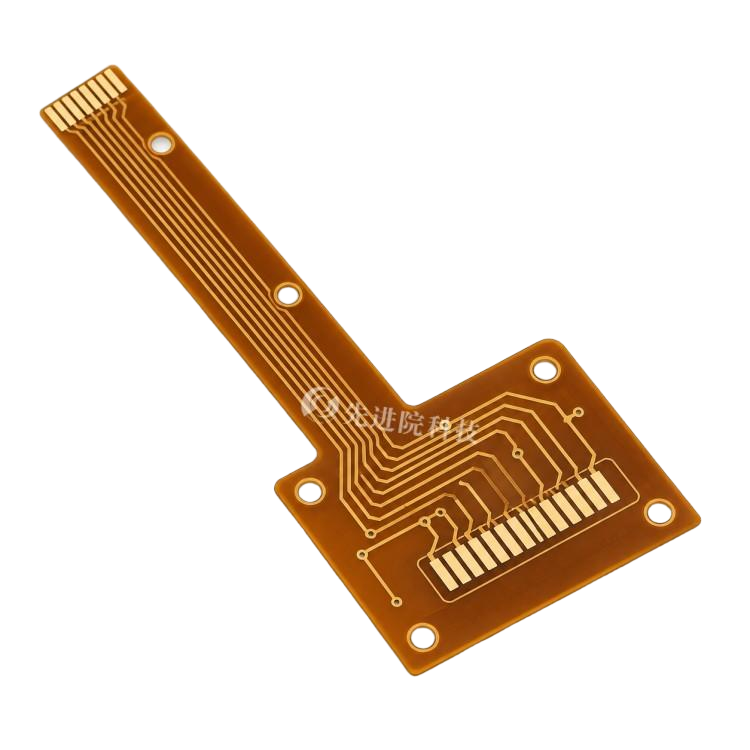

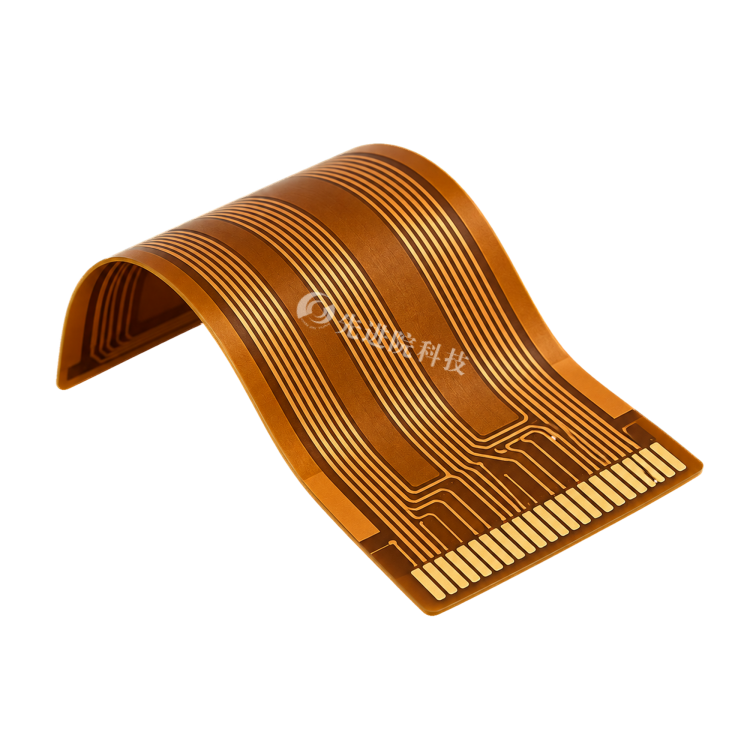

航空航天超导电子FPC

一、产品概述

航空航天超导电子 FPC（Flexible Printed Circuit）是结合超导材料与柔性电路技术的复合型电子元件，专为航空航天领域的恶劣环境设计。

它既具备超导态下电阻趋近于零的零能耗信号传输能力，又保留了柔性基材耐高温、抗辐射、可弯曲的机械特性，可通过微纳加工实现多层电路堆叠，满足航天器电子设备小型化、轻量化的严苛需求。

先进院（深圳）科技有限公司面向卫星通信、深空探测与高超音速飞行器等场景，提供从超导层材料选型、柔性基材加工、薄膜沉积到恶劣环境可靠性验证的一站式超导电子 FPC 定制方案。

二、核心特性

• 超导性：在临界温度以下电阻趋近于零，实现近乎零能耗、低噪声的信号与电能传输。
• 柔性基材：采用聚酰亚胺（PI）或液晶聚合物（LCP），具备耐高温、抗辐射、可弯曲特性，适配复杂舱内布线。
• 高密度集成：通过微纳加工实现多层电路堆叠，显著提升单位面积布线密度，支撑设备小型化。

三、关键技术指标

以上为典型能力值，实际规格依据载荷任务、工作温区与整机结构定制。

四、技术突破点

1. 超导材料适配性

• 低温超导体：铌钛（NbTi）合金等，在液氦温度（4.2 K）下工作，适用于深空探测器等长期低温环境；
• 高温超导体：钇钡铜氧（YBCO）等，在液氮温度（77 K）下即可超导，大幅降低冷却系统复杂度，适用于近地轨道卫星。

2. 柔性基材与超导层兼容性

• 通过化学气相沉积（CVD）或物理气相沉积（PVD）在柔性基材上沉积超导薄膜，解决传统刚性超导电路的脆性问题；
• 引入氧化镁（MgO）等缓冲层减少晶格失配，显著提升超导层附着力与循环稳定性。

3. 恶劣环境可靠性

• 抗辐射设计：采用多层屏蔽结构，结合超导材料本身的低噪声特性，抵御宇宙射线干扰；

• 热循环耐受：通过仿真优化电路布局与材料匹配，从容应对 -180 ℃ 至 120 ℃ 的剧烈温差。


五、航空航天应用场景

1. 卫星通信系统

• 相控阵天线：超导 FPC 实现低损耗、高精度的波束控制，提升卫星通信带宽；
• 量子通信终端：利用超导量子干涉仪（SQUID）实现微弱信号检测，支持星地量子密钥分发。

2. 深空探测器

• 低温传感器网络：超导 FPC 连接超导量子干涉磁强计，探测行星磁场异常；
• 能源管理系统：在核热推进系统中，超导 FPC 用于高效传输核能产生的电能。

3. 高超音速飞行器

• 等离子体鞘层诊断：超导 FPC 集成微波探测器，实时监测飞行器表面等离子体密度；
• 热防护系统：柔性超导电路嵌入热防护层，实现温度场分布式监测。

六、技术挑战与解决方案

七、测试与验证

• 低温超导性能测试：在液氦／液氮温区实测临界温度、临界电流与传输损耗；
• 热循环与热真空试验：-180 ℃ ~ 120 ℃ 循环及真空环境考核，验证结构完整性；
• 抗辐射试验：总剂量与单粒子效应评估，验证在轨长期可靠性；
• 力学与环境试验：弯曲、振动、冲击测试，确保发射段与在轨段可靠性；
• 出厂检验：导通绝缘、外观尺寸全检，随货提供完整测试报告。

八、行业案例与发展趋势

行业应用案例

• NASA"阿尔忒弥斯"计划：采用超导 FPC 构建月球基地量子通信网络，实现地月间高保真信号传输；
• 中国"天问"火星探测器：通过超导 FPC 连接的磁强计，首次探测到火星局部磁场异常。

未来发展趋势

• 室温超导突破：若室温超导材料实现工程化应用，将彻底颠覆航空航天电子设计范式；
• 自修复超导 FPC：引入形状记忆聚合物或微胶囊修复剂，实现恶劣环境下的自主修复；
• AI 驱动设计优化：通过机器学习模拟超导 FPC 在复杂电磁环境中的性能，加速迭代周期。

随着技术成熟度提升，未来 5 - 10 年有望在商业航天领域实现规模化应用。

九、定制与交付

• 需求输入：载荷类型、工作温区与制冷方式、信号通道数、抗辐射等级、安装空间与接口定义；
• 交付内容：可行性评估 → 仿真设计报告 → 工程样品 → 恶劣环境试验报告 → 批量交付；
• 支持服务：超导材料与基材选型、薄膜沉积工艺开发、热/力/辐射仿真优化、整机联调支持。

十、为什么选择先进院（深圳）科技有限公司

• 掌握 CVD／PVD／ALD 薄膜沉积与缓冲层工艺，解决柔性基材与超导层兼容难题；
• 具备卷对卷（R2R）连续制造能力，兼顾超导层均匀性与批量一致性；
• 覆盖液氦 4.2 K 至液氮 77 K 温区的材料体系（NbTi / Nb / YBCO）选型能力；
• 具备热循环、热真空、抗辐射与力学环境全套验证手段，交付即带试验数据；
• 支持模块化与冗余设计，在航空航天级可靠性要求下优化成本。

定制服务

先进院科技提供航空航天超导电子FPC全流程定制服务，涵盖：

• 需求评估：载荷类型、工作温区与制冷方式、信号通道数、抗辐射等级、安装空间与接口定义
• 材料选型：PI/LCP柔性基材，NbTi/Nb低温超导、YBCO高温超导材料体系，MgO缓冲层
• 薄膜沉积工艺：CVD／PVD／ALD，卷对卷（R2R）连续制造
• 高密度集成设计：25~50μm线宽/线距，2~12层布线，最小弯曲半径≤5mm
• 恶劣环境验证：低温超导性能测试、热循环与热真空试验、抗辐射试验、力学与环境试验
• 交付服务：可行性评估→仿真设计报告→工程样品→恶劣环境试验报告→批量交付
• 联合研发：支持室温超导、自修复超导FPC、AI驱动设计优化等前沿方向合作
