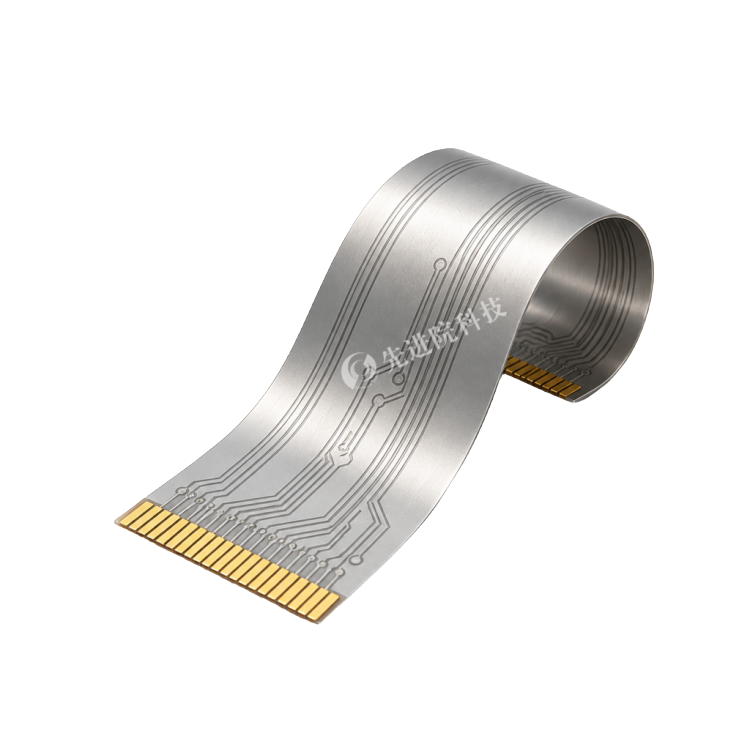

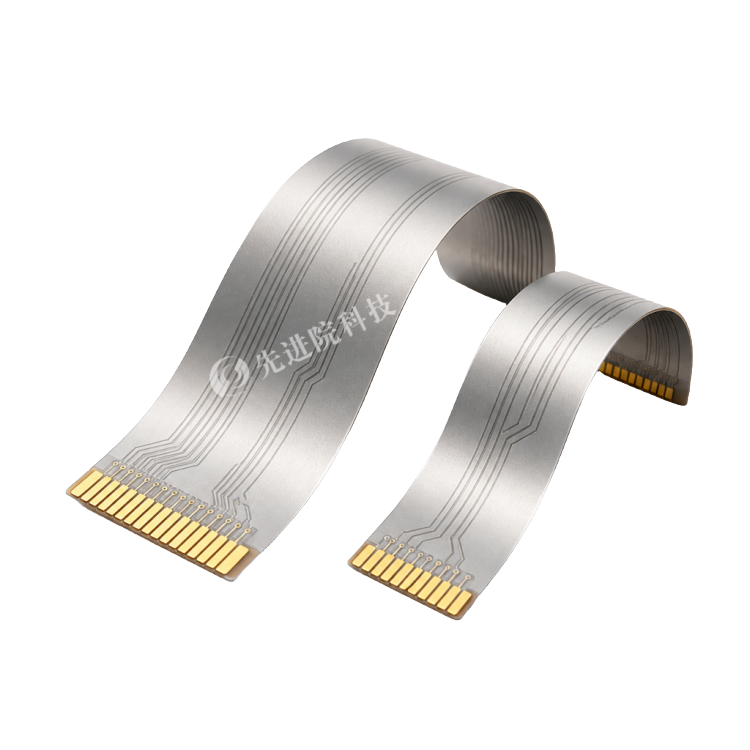

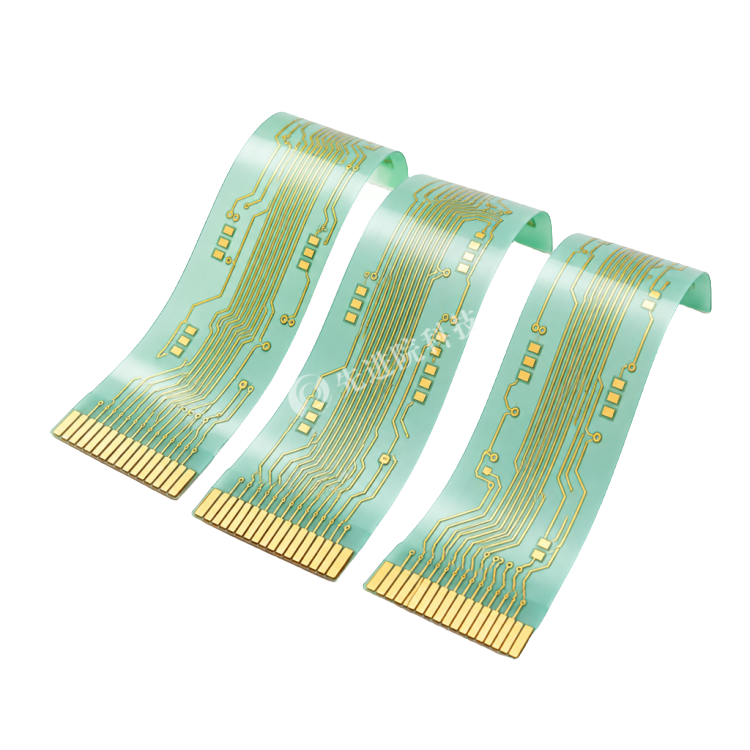

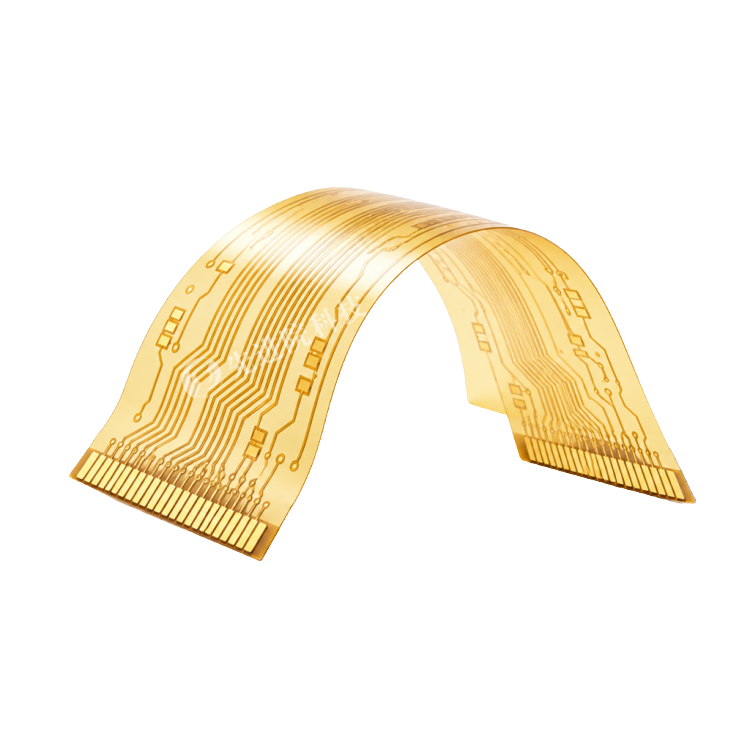

超导量子比特FPC排线

产品概述

先进院（深圳）科技有限公司超导量子比特FPC排线，是面向超导量子计算系统的关键互连组件，用于连接极低温环境下的量子芯片与外部控制/读出电路。产品需在约10mK至室温的跨温区环境中，实现微波脉冲操控信号与量子态读出信号的低损耗传输，同时兼顾机械支撑、热隔离和电磁兼容性，为提升量子比特操控精度、相干时间及系统稳定性提供互连支撑。

核心功能

• 跨温区信号传输：高效传输微波脉冲与读出信号，降低信号损耗与噪声引入。
• 机械支撑与热隔离：柔性结构适应复杂空间布局，减少机械应力；通过多层结构实现热隔离，抑制室温热泄漏。
• 电磁兼容优化：屏蔽外部电磁干扰，抑制排线自身辐射噪声，保障量子比特相干性。
• 低温系统集成：适配稀释制冷机内部互连与量子芯片封装需求。

技术特点

• 低温兼容材料：可选PTFE、LCP等低温兼容材料，关注热膨胀系数与超导芯片匹配。
• 多层共烧结构：增强低温下结构稳定性与机械可靠性。
• 阻抗匹配设计：采用微带线/带状线等传输线结构，典型特征阻抗设计目标为50Ω。
• 低损耗导体方案：可采用铌钛合金等超导材料作为导体，降低电阻损耗。
• 噪声抑制：集成低温滤波器（如LC滤波器），采用差分信号传输提升抗共模噪声能力。
• EMC与串扰控制：嵌入式超导接地层减少微波模式串扰；支持3D集成缩短信号路径。
• 可制造性优化：支持布局算法优化与自动化校准，补偿制造误差。

设计挑战与解决方向

应用场景

• 超导量子芯片与室温控制电路互连
• 稀释制冷机内部低温信号传输
• 量子态操控微波脉冲传输
• 量子态读出信号传输
• 低温电子学系统与量子计算测试平台

定制服务

先进院科技提供超导量子比特低温FPC排线全流程定制服务，涵盖：

• 材料选型：PTFE、LCP等低温兼容材料，铌钛合金等超导导体方案
• 结构与阻抗设计：多层共烧结构、微带线/带状线传输线结构、50Ω阻抗匹配优化
• 屏蔽与滤波方案：嵌入式超导接地层、集成低温LC滤波器、差分信号传输抗共模噪声设计
• 热管理与机械设计：柔性结构空间布局、热隔离设计、热应力与机械可靠性协同优化
• 连接器与布局设计：支持布局算法优化与自动化校准，补偿制造误差
• 测试验证：低温循环测试、信号损耗、热噪声与EMC验证协同
• 联合研发：支持全低温化控制、光子-微波混合接口、AI辅助设计等前沿方向合作

发展方向

面向大规模量子计算需求，产品将持续向更高密度、更低损耗、更智能化方向演进，探索全低温化控制、光子-微波混合接口及AI辅助设计，为超导量子计算机从实验室走向实用化提供互连基础。

先进院（深圳）科技有限公司——聚焦超导量子比特FPC排线关键技术，助力量子计算系统稳定互连。
