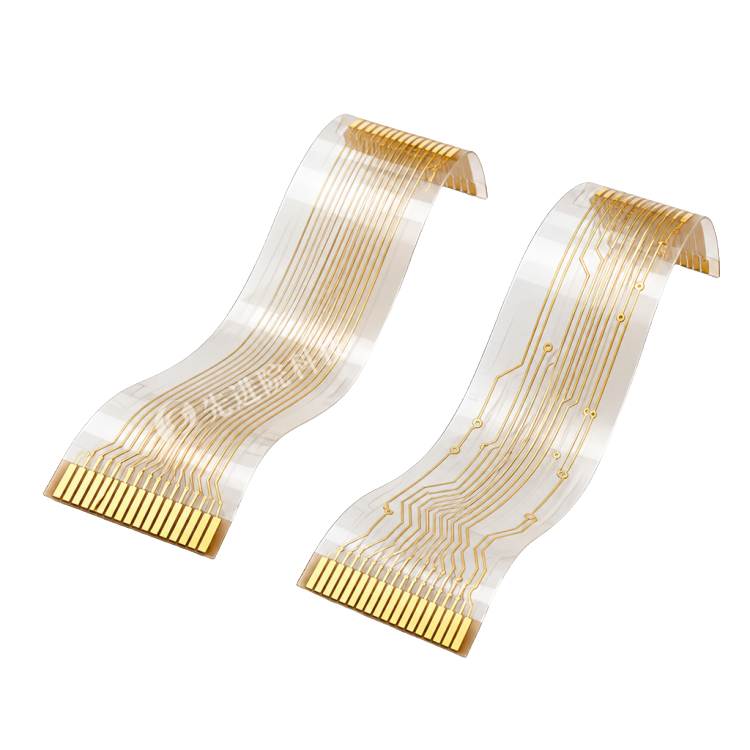

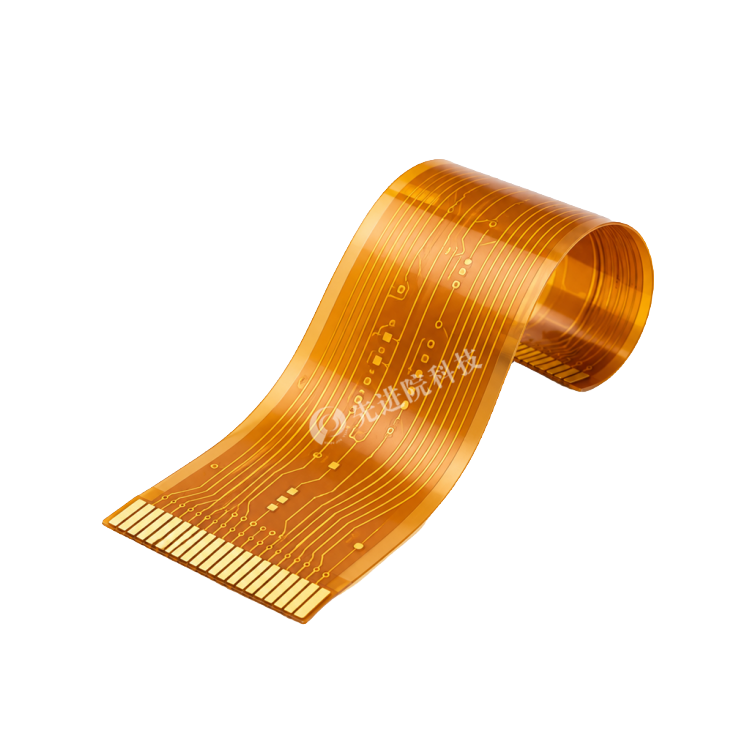

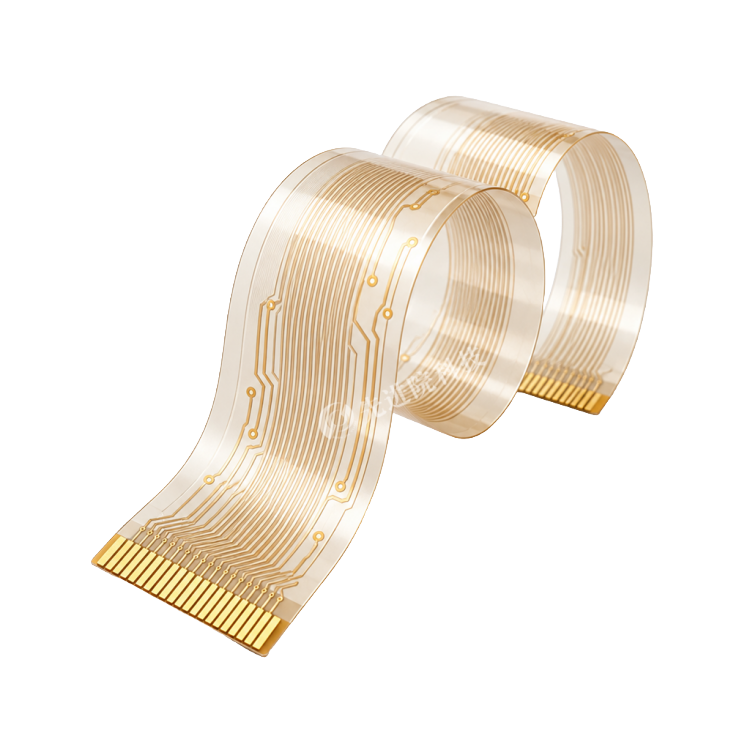

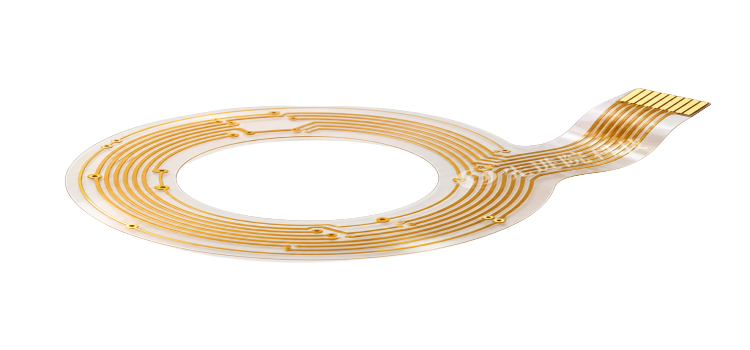

量子测控系统柔性互联板

产品概述

该产品面向极低温、强磁场等量子计算典型环境，围绕信号完整性、柔性适配性、高密度集成三大核心需求设计，可在有限空间内支持数百路信号通道并行传输，适配多量子比特系统扩展需求。产品采用低温超导材料、柔性基板、蛇形走线、多层堆叠、微同轴结构及低温键合等材料与工艺方案，兼顾机械柔性、电学性能与高频信号隔离能力。

先进院（深圳）科技有限公司量子测控系统柔性互联板是量子计算硬件架构中的关键组件，定位为连接量子芯片与经典电子控制系统的“桥梁”，实现量子比特与测控设备之间的高精度信号传输与动态匹配。

核心功能

• 高精度信号传输：在接近绝对零度的极低温及强磁场环境下，保持微波/射频信号低损耗、低噪声传输。
• 热形变补偿：通过可变形结构设计，补偿量子芯片与测控电路因热膨胀系数差异导致的物理形变。
• 高密度并行互联：在有限空间内实现数百路信号通道并行传输，支持多量子比特系统扩展。

技术特点

1. 材料体系

• 基材：低温超导材料（如铌钛合金）或柔性聚酰亚胺（PI）基板，兼顾机械柔性与电学性能。
• 导电层：超导薄膜（如铝、铌）或低温共烧陶瓷（LTCC）技术，降低信号传输损耗。
• 绝缘层：聚四氟乙烯（PTFE）或低温玻璃陶瓷，确保高频信号隔离度。

2. 结构设计

• 蛇形走线：可拉伸蛇形导线吸收热应力形变，形变量可达±10%。
• 多层堆叠：采用3D集成技术，将电源、信号、接地层分层布局，减少串扰。
• 微同轴结构：关键信号通道嵌入微型同轴线，实现50Ω阻抗匹配，降低反射损耗。

3. 制造工艺

• 低温光刻：采用电子束光刻（EBL）或深紫外光刻（DUV），实现线宽≤2μm的高精度图案化。
• 薄膜沉积：通过物理气相沉积（PVD）或化学气相沉积（CVD）生长超导薄膜。
• 低温键合：采用铟压焊或超声波键合技术，在-269℃环境下实现可靠连接。

关键性能指标

应用场景

• 超导量子计算机：面向超导量子处理器与测控系统连接，支持低延迟信号传输；行业参考案例中，柔性互联板用于53量子比特处理器连接，信号传输延迟<1ns。
• 半导体量子点系统：支持高密度控制信号集成，行业参考方案可将300路控制信号集成至单芯片，面积减少75%。
• 拓扑量子计算：适配马约拉纳费米子器件与低温电子学兼容需求。

技术优势与持续攻关方向

• 低温损耗控制：针对超导材料高频涡流损耗与介电损耗，探索新型低温铁电材料（如SrTiO₃）替代传统聚合物介质。
• 多物理场可靠性：针对热-力-电多场协同作用，建立多尺度仿真模型，优化材料组合与结构设计。
• 规模化制造：针对超导薄膜均匀性与低温键合良率，探索卷对卷（R2R）制造工艺，提升产能潜力。

未来演进

先进院（深圳）科技有限公司量子测控系统柔性互联板将向集成化、智能化、标准化方向发展：推进“芯片-互联板-测控系统”一体化封装，减少中间连接损耗；嵌入低温传感器与自修复电路，实现动态阻抗匹配；推动相关国际标准制定，降低量子计算研发门槛。

产品价值

该产品是量子计算从实验室走向产业化的重要基础设施组件。先进院（深圳）科技有限公司将持续围绕材料科学与微纳电子技术突破，提升柔性互联板性能，为构建大规模通用量子计算机提供互联支撑。

定制服务

先进院科技提供量子测控系统柔性互联板全流程定制服务，涵盖：

• 材料体系选型：NbTi超导材料/PI柔性基材，铝、铌超导薄膜或LTCC导电层，PTFE或低温玻璃陶瓷绝缘层定制
• 结构设计与优化：可拉伸蛇形走线（形变±10%）、多层3D堆叠布局、微同轴结构（50Ω匹配）设计
• 高精度制造工艺：EBL/DUV低温光刻（线宽≤2μm）、PVD/CVD超导薄膜沉积、铟压焊/超声波低温键合
• 多物理场仿真验证：热-力-电多尺度仿真模型建立，高频涡流与介电损耗优化
• 规模量产工艺：探索卷对卷（R2R）制造工艺，提升超导薄膜均匀性与低温键合良率
• 应用场景适配：超导量子计算机、半导体量子点系统、拓扑量子计算等场景定制
• 联合研发：支持低温铁电材料替代、嵌入低温传感器与自修复电路、一体化封装等前沿方向合作
