零损耗量子信号FPC

产品概述

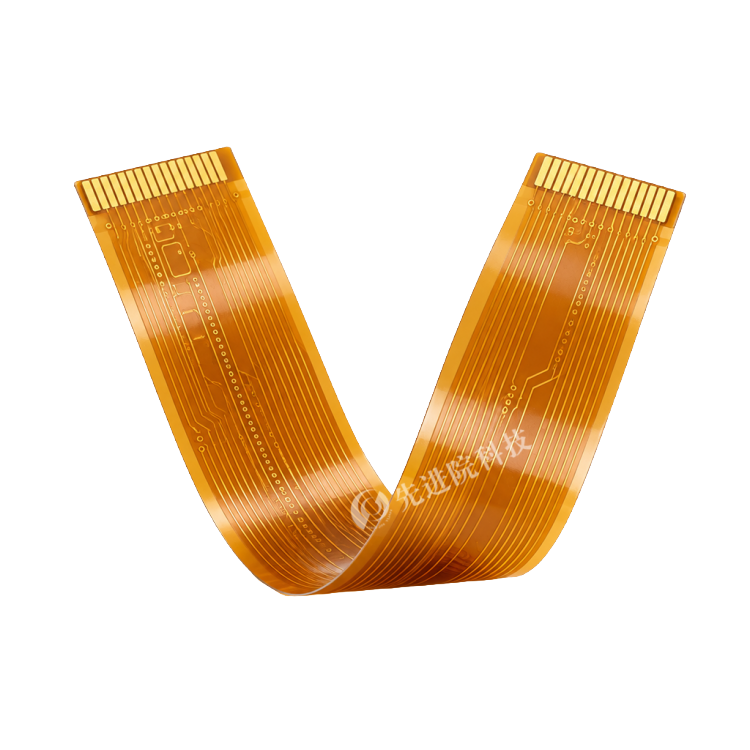

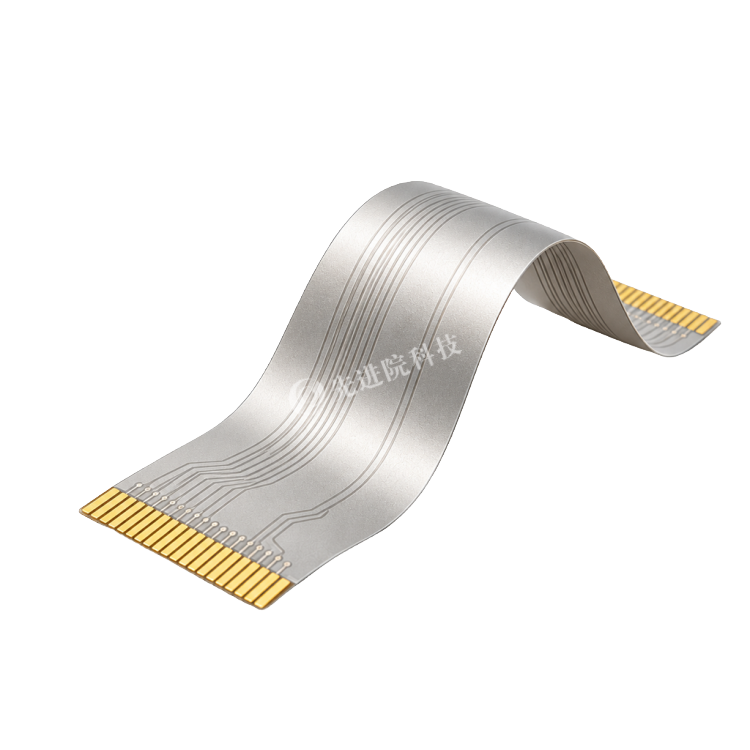

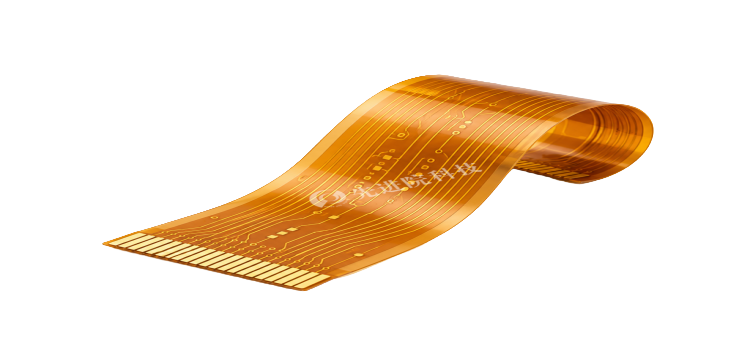

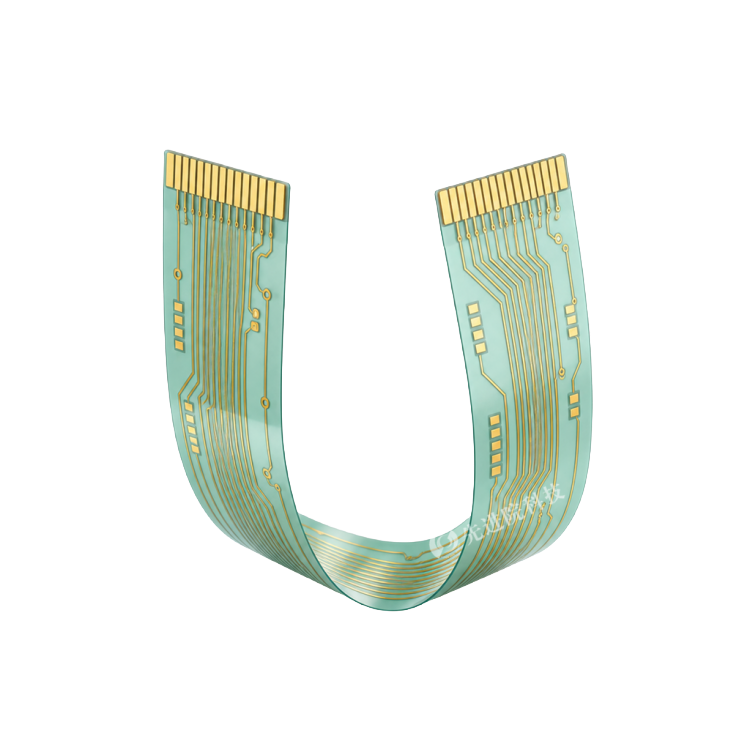

先进院（深圳）科技有限公司“零损耗量子信号FPC”是一款面向量子信息传输的柔性印刷电路技术方案/目标产品。产品以柔性FPC形态为基础，针对量子信号对损耗、噪声与退相干极度敏感的特性，探索量子态无损传输路径，目标服务于量子计算、量子通信与精密测量等场景。传统FPC损耗主要来自导体损耗、介质损耗、辐射损耗及工艺缺陷；量子信号传输则要求相干性保持、低噪声通道与高保真度。因此，该产品需突破传统材料与工艺限制，实现“零损耗”目标下的量子信号传输。

核心特性

• 柔性形态：继承FPC可弯曲、轻量化、高密度集成特性，适配复杂曲面与紧凑空间。
• 低损耗目标：面向插入损耗≤0.1 dB/cm（1 GHz）等指标，抑制导体、介质、辐射与工艺损耗。
• 量子信号适配：围绕相干性保持、低噪声通道与高保真度设计，降低量子态传输破坏风险。
• 多路径技术融合：探索超导材料、拓扑绝缘体、光子晶体光纤与量子纠错编码的组合方案。

技术实现路径

• 超导材料替代铜导体：利用超导体临界温度下零电阻特性消除导体损耗，参考NbTi、YBCO超导薄膜用于量子计算芯片互连；需低温环境。
• 拓扑绝缘体基材：利用表面态导电、体内绝缘减少介质损耗，探索石墨烯、二硫化钼与拓扑绝缘体复合结构；大规模制备与柔性兼容待突破。
• 光子晶体光纤集成：通过周期性结构约束光子降低传输损耗，需开发柔性光子晶体结构以匹配FPC形态。
• 量子纠错编码：通过编码冗余量子比特抵消损耗与噪声，表面码可将逻辑错误率降低至10⁻¹⁵量级；需大量辅助量子比特。

关键技术指标（目标值）

应用场景

• 量子计算：连接量子芯片与低温控制系统，探索室温—低温无损信号传输；相比同轴电缆方案进一步优化损耗。
• 量子通信：构建低损耗QKD网络，提升安全传输距离；结合柔性显示技术探索可穿戴量子通信设备。
• 精密测量：用于原子磁强计等量子传感器信号传输，提升信噪比，适配复杂曲面测量场景。

当前瓶颈与突破方向

• 材料瓶颈：缺乏同时满足柔性、超导、低损耗的材料体系；探索二维超导材料（如魔角石墨烯）或有机超导体。
• 工艺瓶颈：超导薄膜与柔性基材兼容性差、易产生裂纹；采用原子层沉积（ALD）实现纳米级均匀涂覆。
• 成本瓶颈：超导材料与低温设备成本高；探索高温超导（如铁基超导体）或室温超导替代方案。

产品说明

本详情基于先进院（深圳）科技有限公司技术解析文案整理，“零损耗”为技术目标，关键指标为目标值，部分技术仍处于前沿探索阶段。产品发展需材料科学、微纳电子学与量子物理深度交叉，未来5—10年有望在量子计算与通信领域推进商业化应用。

定制服务

先进院科技提供零损耗量子信号FPC全流程定制与技术合作服务，涵盖：

• 先进材料选型：NbTi、YBCO超导薄膜，二维超导材料（如魔角石墨烯），石墨烯/二硫化钼与拓扑绝缘体复合结构
• 低损耗结构设计：光子晶体柔性结构、阻抗匹配优化、低噪声通道与高保真传输设计
• 微纳加工工艺：原子层沉积（ALD）纳米级均匀涂覆、光刻图案化、低温封装与层间剥离强度优化
• 量子纠错协同：结合表面码等量子纠错编码方案，进行系统级低损耗传输架构设计
• 应用场景适配：量子芯片与低温控制系统互连、QKD网络构建、原子磁强计等精密测量场景
• 联合研发：支持室温超导材料、铁基超导体、柔性光子晶体等前沿方向的产学研合作
